Yli 20 vuoden tuotantokokemuksella EY: n tekninen tiimi on ollut omistautunut aluminaajan (al₂o₃) ja zirkoniumoksian (ZRO₂) keramiikan sintrauslämpötilan ja tuotantokustannusten vähentämiseen, mikä parantaa merkittävästi ominaisuuksia, kuten lujuutta, sitkeyttä ja kovuutta. Tässä artikkelissa esitetyt kymmenen sintrausapua on tunnustettu ratkaisuja vuosien alan asiantuntijatutkimuksesta. Tämän säätiön perusteella EC © ™ on suorittanut laajan testauksen ja yhdistäneet asiakasvaatimukset käytännön sovellusympäristöihin ainutlaatuisten ratkaisujen kehittämiseksi. Sintra -apuvälineet 1–5 ovat alumiinioksidikeramiikkaa varten ja 6–10 on tarkoitettu zirkoniumoksidille keramiikkaa. Luottamuksellisuussyistä esitetään vain lyhyitä kuvauksia:

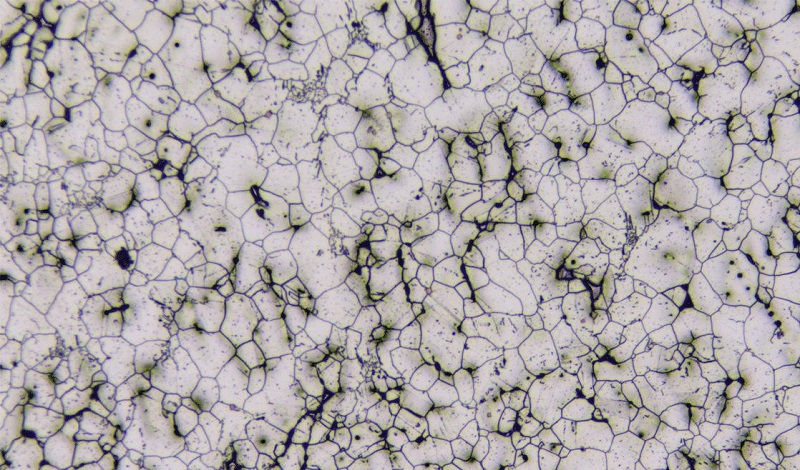

●Koostumus:MGO-SIO₂ -pohjainen komposiittisintra-apu (MGO ≈ 1–2% + SiO₂ ≤ 3%)
●Mekanismi:Muodostaa matalan sulamispisteen nestefaasin (silikaatti lasifaasi) lämpötilassa 1450–1550 ° C, mikä edistää hiukkasten uudelleenjärjestelyä ja tiivistymistä, kun taas MGO tukahduttaa epänormaalin viljan kasvun.
●Suorituskyvyn edut:
Osinterointilämpötila, joka on alennettu alle 1500 ° C: seen (puhdas al₂o₃ vaatii ≥1600 ° C), saavuttaen> 99%: n tiivistymisen.
Ofin-rakeinen rakenne parantaa taivutuslujuutta 400–600 MPa: iin ja parantaa kulumiskestävyyttä.
●Sovellukset:Rakenteelliset keraamiset komponentit (esim. Leikkaustyökalut, laakeripallot), kulutuskesistentit vuoraukset, elektroniset pakkausalustat.
●Ominaisuudet:Tasapainotus tiheys ja korkean lämpötilan lujuus välttäen korroosionkestävyyden heikkenemistä liiallisesta lasifaasista johtuen.
●Koostumus:Nano-tio₂ (anataasi, hiukkaskoko <50 nm)
●Mekanismi:Ti⁴⁺ korvaa al³⁺, luomalla hilan avoimia työpaikkoja, jotka aktivoivat al³⁺ diffuusioreittejä (kiinteä faasin sintraus dominantti), vähentäen sintrausaktivaatioenergiaa.
● Suorituskyvyn edut:
Osinterointilämpötila, joka laski 100–200 ° C: lla, puhtaan al₂o₃: n nopeuttamisen nopeuttaminen.
OSUB-Micron -jyvän hienosäätö lisää kovuutta (HV) 15–20% ja parantaa lämmönkestävyyttä.
● Sovellukset:Läpinäkyvät alumiinioksidikeramiikat (infrapunaikkunat, korkeapaineiset natriumlamppuputket), korkean lämpötilan rakenteelliset komponentit (hapettumiskeskeiset osat).
● Ominaisuudet:Mitään lasivaihetta ei otettu käyttöön, ylläpitäen korkean puhtaan optisia tai sähköisiä ominaisuuksia.
● Koostumus:Y₂o₃ + la₂o₃ Composite RARE MAA -ALDIVIIVI (yhteensä lisäys 0,5–2%)
● Mekanismi:Harvinaisten maametallien ionit erottuvat viljarajoissa, puhdistavat epäpuhtaudet (esim. Na⁺), estäen viljarajan kulkeutumista, edistäen tasaista tiheyttämistä ja tukahduttaen rakeista karhemista.
● Suorituskyvyn edut:
OSUPPRESS epänormaali viljan kasvu (kiinnitysvaikutus), korkean lämpötilan lujuuden retentiolla> 90% (testattu 1000 ° C: ssa).
Oincreases murtolujuus (KIC)-4–5 MPa · m¹/² (yksivaiheinen al₂o₃ ≈ 3 MPa · m¹/²).
● Sovellukset:Korkean lämpötilan ilmailu- ja avaruuskomponentit (palamiskammion vuoraukset), kulumis- ja korroosionkestävät teollisuuslaitteet (venttiilit, pumpputiivisteet).
● Ominaisuudet:Parantaa viljarajan koheesiota, tasapainottaa korkean lämpötilan stabiilisuutta ja mekaanista luotettavuutta.
● Koostumus:Osittain stabiloitu zro₂ (T-zro₂), joka on dispergoitunut al₂o₃-matriisiin (ZTA-keraaminen, Zro₂-pitoisuus 5–15%)
● Mekanismi:T-zro₂-hiukkaset läpikäyvät stressin aiheuttaman faasimuutoksen (T → M), absorboivat energian ja taipuvat halkeamat karkaisua varten; Nano-zro₂ estää myös al₂o₃-viljan kasvua.
● Suorituskyvyn edut:
Rauhoituslujuus nousi merkittävästi 8–12 MPa · M¹/² (puhdas al₂o₃ ≈ 3 MPa · M¹/²).
plexuraalinen lujuus ≥ 500 MPa, erinomaisella iskunkestävyydellä.
● Sovellukset:Suorituskykyiset rakenteelliset komponentit (hammasimplantit, tukevat, ballistiset panssarilevyt), korkean kuormituksen kulutuskestävät osat (keraamiset laakerit, jauhatusväliaineet).
● Ominaisuudet:Katkaisee perinteisen al₂o₃: n mekaaniset suoritusrajat yhdistämällä kovuuden halkeaman etenemiskestävyyteen.
● Koostumus:Cao-Mgo-Sio₂ -järjestelmä (CMS-järjestelmä, kokonaislisäys 3–5%)
● Mekanismi:Muodostaa monikomponenttisen matalan eutektisen nestemäisen faasin (<1300 ° C), joka täyttää nopeasti huokoset suurella tiheydellä.
● Suorituskyvyn edut:
Osinterointilämpötila, joka on alennettu ~ 1400 ° C: seen, mikä on ihanteellinen kustannusherkkiin sovelluksiin.
Odensifikaatio> 98%, vaikka korkean lämpötilan lujuus on hiukan alhaisempi kuin THS-MGSIO enemmän lasivaiheen vuoksi.
● Sovellukset:Edulliset kulutuskestävät osat (mekaaniset holkit, teolliset keraamiset telat), rakennusmateriaalit (laattavahvistuksen aggregaatit).
● Ominaisuudet:Saldot sintrausitehokkuus ja kustannustehokkuus, joka sopii laajamittaiseen tuotantoon.
● Koostumus:3 mol% y₂o₃-stabiloitu zro₂ (3y-TZP)
● Mekanismi:Y³⁺ liukenee zro₂-hilaan stabiloimalla tetragonaalista metastabiilista faasi (T-zro₂) huoneenlämpötilassa stressin aiheuttamalla faasimuutoksella (T → M) karkaisua varten.
● Suorituskyvyn edut:
Rauhoituslujuus enintään 8–10 MPa · m¹/², taivutuslujuus> 1000 MPa.
MOKA -ohjattava viljakoko (tasainen nanomittakaavan rakenne), erinomainen biologinen yhteensopivuus.
● Sovellukset:Hammaslääketieteelliset restaurointi (all-keraamiset kruunut, implanttien tuet), tarkkuustyökalut (keraamiset terät), biolääketieteelliset implantit.
● Ominaisuudet:Klassinen erittäin luja, erittäin voimakas zirkoniumollisuusjärjestelmä, kliinisesti validoitu.
● Koostumus:Mas Glass Aid (Mgo-al₂o₃-sio₂) tai y-mas-variantti
● Mekanismi:Muodostaa matalan sulamispisteen lasinestefaasin lämpötilassa 1250–1350 ° C, kostuttamalla zro₂-hiukkasia uudelleenjärjestelyn ja tiheyden edistämiseksi.
● Suorituskyvyn edut:
Osinterointilämpötila, joka on alennettu alle 1350 ° C: seen (perinteinen 3y-TZP vaatii 1500–1600 ° C).
Odensifikaatio> 99%, pintapinta sopii tarkkuusoptisiin komponentteihin.
● Sovellukset:Rapid-sinistiset hammaskeraamiset lohkot, infrapunaoptiset ikkunat (läpinäkyvät Zro₂-komponentit), edulliset rakenteelliset osat (saniteetti keraamiset venttiilin ytimet).
● Ominaisuudet:Nestefaasisintraus kiihdyttää tiivistymistä, lyhenemisprosessisyklejä ja vähentämällä energiankulutusta.
●Koostumus:Sc₂o₃-stabiloitu zro₂ (SCSZ, SC³⁺ Lisäys 5–15 mool%)
●Mekanismi:Sc³⁺-säteen korkea yhteensopivuus ZR⁴⁺: llä mahdollistaa kiinteän liuoksen, muodostaen stabiilin kuutiofaasin (C-Zro₂) tai ultrasfiinin T-zro₂ estäen faasin transformaation hajoamista.
●Suorituskyvyn edut:
Ohigh-lämpötilan lujuuden retentio> 95% (testattu 1200 ° C: ssa), kovuus (HV) ≥1200.
Rauhoituslujuus 6–8 MPa · M¹/², erinomainen lämpöhakkinkesto (AT 800 ° C: n pyöräily).
●ApplICATIONS:Aero-moottorien, kiinteän oksidipolttokennon (SOFC) elektrolyyttien, äärimmäisen ympäristön tiivisteiden lämpöestepinnoitteet.
●Ominaisuudet:Ylivoimainen korkean lämpötilan vakaus ja rakenteellinen luotettavuus, vaikkakin kallis (SC on harvinainen metalli).
●Koostumus:Toimitusjohtaja₂-stabiloitu zro₂ (CE-TZP, CE⁴⁺-lisäys 8-12 mool%)
●Mekanismi:Ce⁴⁺/Ce³⁺ Valenssikytkentä puhdistaa happea avoimia työpaikkoja estäen oksidatiivisen hajoamisen; Tetragonaalinen faasin stabilointi parantaa sitkeyttä.
●Suorituskyvyn edut:
OEXCELLENT -hapettumiskestävyys (Ce³⁺ vähentää hilan hajoamista).
Sekon ohjattava korkean lämpötilan johtavuus (tehostettu happi-ionin kulkeutuminen), murtuman sitkeys 5–7 MPa · m¹/².
●Sovellukset:Automotive-pakokaasujen puhdistusaineiden substraatit, korkean lämpötilan katalyyttiset reaktorit, elektroniset anturin komponentit.
●Ominaisuudet:Funktionaalinen komposiitin tasapainotus mekaaniset ominaisuudet ja ympäristön kestävyys (esim. Hapetus, sähkökemialliset olosuhteet).
●Koostumus:Sic -nanoputket tai viikset (lisäys 3–10%), joka on koottu zro₂ -matriisiin
●Mekanismi:Sic-vahvistukset silta halkeilut, energian hävittäminen vetämällä; estävät samanaikaisesti zro₂ -viljaa karhuttamista ja parantamaan lämmönjohtavuutta.
●Suorituskyvyn edut: Murtuman murtumislujuus on 12–15 MPa · m¹/² (perinteinen zro₂ ≈ 8 MPa · M¹/²).
Murtuman murtumislujuus on 12–15 MPa · m¹/² (perinteinen zro₂ ≈ 8 MPa · M¹/²).
OSIGNIIMAATTINEN TÄYTTYMINEN Lämpöskinkestävyys (lisääntynyt lämmönjohtavuus, vähentynyt lämpöjännitys).
●Sovellukset:Äärimmäisen lämpötilan pyöräilykomponentit (aero-moottorin palamiskammiovuorat), voimakkaasti vaikuttavat kulutuskestävän laitteen (kaivosmurskainvasaran vuoraukset).
●Ominaisuudet:Monimuotoinen vahvistusmekanismi, yksittäisten materiaalien pullonkaulojen voittaminen.
Lausunto: Artikkeli/uutiset/video on Internetistä tai AI -ohjelmiston tekemä. Verkkosivumme uusintapainos jakamista varten. Uusintapainettu artikkelin/uutisten/videoiden tekijänoikeus kuuluu alkuperäiselle kirjoittajalle tai alkuperäiselle viralliselle tilille. Jos siihen liittyy rikkomuksia, ilmoita meille ajoissa, ja tarkistamme ja poistamme sen.
