Kovan koneistuksen tarkkuus ylittää standardin CNC:n – alumiinioksidin hauraus, sintrauskutistuminen ja pinnan eheys sanelevat jokaisen suunnitteluvalinnan ennen tuotannon aloittamista
Insinöörit tarkentavatalumiinioksidikeraamiset koneistetut osatkohtaavat erilaisen haasteen kuin metalli- tai muoviosat. Erittäin puhdas alumiinioksidi (Al2O3 ≥ 95 %) tarjoaa poikkeuksellisen kovuuden, puristuslujuuden ja dielektrisen stabiilisuuden, mutta nämä samat ominaisuudet tekevät sintrauksen jälkeisestä työstyksestä vaikeaa ja sintraamista edeltävän vihreän tilan käsittelyn arvaamattoman. Tässä artikkelissa kerrotaan, kuinka valitaan oikea alumiinioksidilaatu, hallitaan poltto- ja hiontavaiheiden toleransseja ja miten kriittisiä ominaisuuksia, kuten reikiä, reunoja ja tiivistepintoja, validoidaan. Opit myös ensisijaiset vikatilat – reunahalkeilu, mikrohalkeilu ja metalloinnin tartuntahäviö – jotta hankinta- ja suunnittelutiimit voivat siirtyä yleisten keraamisten tietolehtien lisäksi luotettaviin, sovelluskohtaisiin osiin.

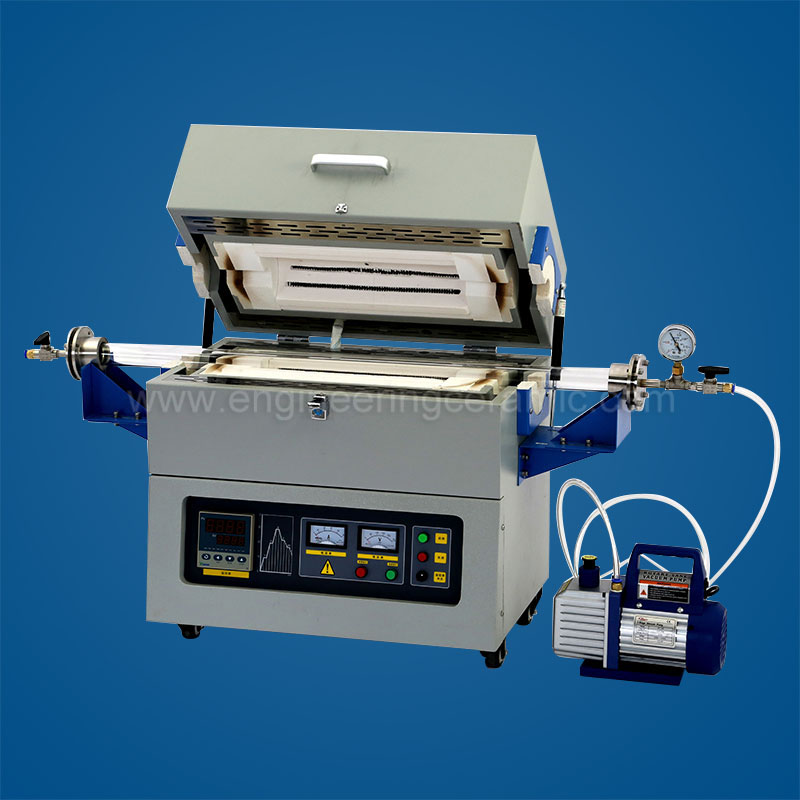

Alumiinioksidikeraamiset komponentit eivät ole vain metallien korvikkeita korkeissa lämpötiloissa. Ne muuttavat perusteellisesti tapaa, jolla järjestelmä hallitsee kulumista, korroosiota ja sähköeristystä. Sovelluksissa, jotka vaihtelevat tyhjiöläpiviennistä lääketieteellisiin nesteisiin ja autoantureihin, koneistetun osan lopullinen suorituskyky riippuu yhtä lailla raakajauheen käsittelystä ja timanttihiontaan, läppäyksestä ja kiillotuksesta.
Polttomittojen ja valmiiden toleranssien välinen suhde on kriittinen. Tyypillinen sintrauskutistuminen 96 % - 99,8 % alumiinioksidille vaihtelee välillä 15 % - 20 % lineaarisesti, ja erien välillä on merkittävää vaihtelua. Koneistuksessa sintrauksen jälkeen — timanttityökaluilla — voidaan saavuttaa ±0,005 mm porauksilla ja ±0,01 mm tasaisuus, mutta jokainen lastuamiskerta saattaa aiheuttaa pinnan vaurioita. Vihreän tilan koneistus (ennen polttoa) mahdollistaa nopeamman materiaalin poistamisen ja vähentää työkalun kulumista, mutta kutistumisanisotropia voi vääristää reikiä ja rakoja arvaamattomasti. Kokeneet toimittajat mallintavat molemmat reitit ja valitsevat ominaisuuden kuvasuhteen ja määrän perusteella.
Puolijohdepääomalaitteistoissa alumiinioksidin pääteefektorien ja kammiovuorausten on selviydyttävä plasmaeroosiosta ja äärimmäisestä lämpösyklistä samalla kun säilytetään alle mikronin hiukkasten muodostumisrajat. Tarkkuuskoneistetut urat ja tyhjiöaukot eivät voi vangita prosessikaasuja. Lääkinnällisissä implantoitavissa laitteissa alumiinioksidin reisiluun päät vaativat Ra < 0,01 µm:n pintakäsittelyn ja reunan murtuman hallinnan, jotta vältetään katastrofaaliset murtumat syklisessä kuormituksessa. Autojen sytytysjärjestelmissä eristeiden kärjet vaativat tasaisen ryömintäetäisyyden ja välähdyskestävyyden – mikä tahansa hiontapala tai jäännösjännitys alentaa dielektristä lujuutta 30 % tai enemmän.
Toisin kuin sitkeät materiaalit, alumiinioksidin osat määritellään yhdistelmällä määritellyistä mitoista, pinnan eheysmittauksista ja tilastollisesta todistetestauksesta.
Alumiinioksidilaadut erottuvat puhtauden ja keskimääräisen raekoon perusteella. 95–96 % alumiinioksidi tarjoaa tasapainon kustannusten, lujuuden (≈300–350 MPa taivutuslujuus) ja sähköisen ominaisvastuksen (>10¹⁴ Ω·cm) välillä. 99,6-99,8 % alumiinioksidi lisää taivutuslujuutta 400-450 MPa:iin ja parantaa kulutuskestävyyttä, mutta vaatii kalliimman timanttiviimeistelyn. Raekoko vaikuttaa suoraan reunan sitkeyteen: hienorakeiset (1–3 µm) materiaalit kiillottuvat sileämmiksi pinnoiksi ja vastustavat mikrohalkeilua, kun taas karkearaeinen (> 5 µm) alumiinioksidi on helpompi raakakoneistettava, mutta se murtuu helpommin pistekuormituksessa.
Kriittisiä määrityksiä ovat mm.
| Käsitellä | Varaston poisto | Pintavaurion riski | Tyypillinen sovellus |
|---|---|---|---|
| Vihreä jyrsintä | Korkea | Matala (esilaukaisu) | Reikiä, rakoja, ohuita seiniä |
| Sintrattu timanttihionta | Keskikokoinen | Keskikokoinen | OD/ID, tasaiset pinnat |
| Lapittelu | Erittäin matala | Minimaalinen | Tiivistyspinnat, mittapinnat |
| Ultraäänikoneistus | Matala | Matala | Monimutkaiset 3D-ääriviivat, hauraat geometriat |

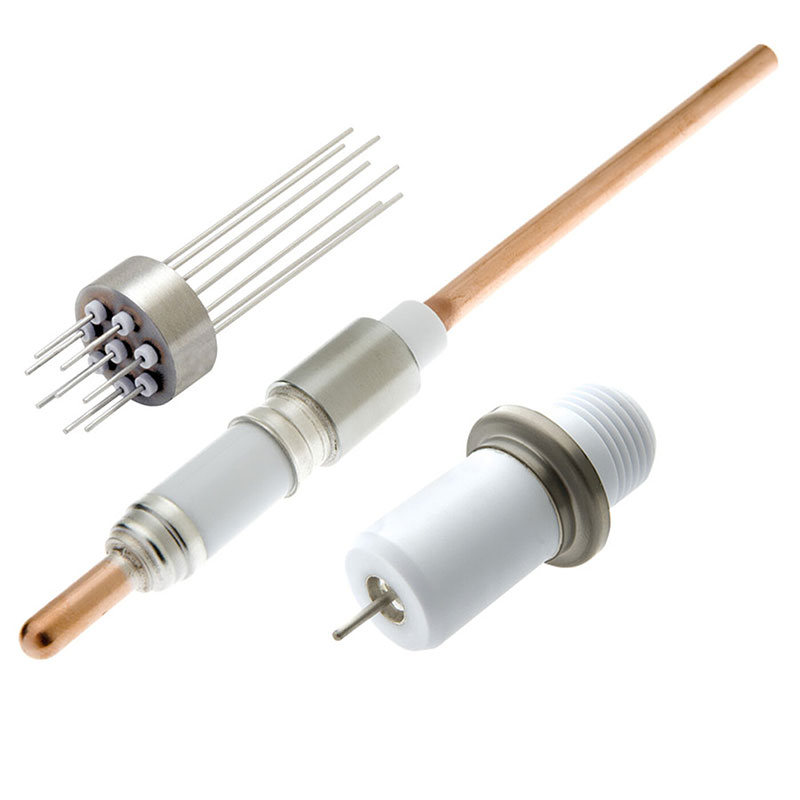

Alumiinioksidiosat toimivat harvoin yksinään. Ne on usein juotettu, kiinnitetty tai kutistesovitettu metallikoteloihin. Differentiaalinen lämpölaajeneminen (alumiinioksidi ≈6–8 ppm/°C vs. ruostumaton teräs ≈17 ppm/°C) aiheuttaa kokoonpanojännitystä, joka on hallittava häiriösovitussuunnittelulla. Tyypillinen sääntö: halkaisijaltaan 10 mm:n alumiinioksiditapin teräskotelossa häiriö ei saa ylittää 0,01–0,02 mm huoneenlämpötilassa, jotta vältytään murtumiselta työntämisen aikana.
Alumiinioksidin – tyypillisesti molybdeeni-mangaani tai aktiivinen juotosmetalliseos – metallointi edellyttää, että koneistetulla pinnalla on tietty karheusprofiili (noin 0,4–0,8 µm Ra) tarttumista varten. Liian sileä ja metallointi kuoriutuu; liian karkea ja mikrohalkeamia muodostuu lämpökierron aikana.
Pätevien toimittajien on toimitettava:
Räätälöidyt alumiinioksidikoneistetut osat vaativat tyypillisesti 200–1 000 kappaleen MOQ:t taloudelliseen timanttityökalujen poistoon. Toimitusajat: vihreä koneistus 2–3 viikkoa plus sintrausjakso (3–5 päivää) sekä viimeistelyhionta (1–2 viikkoa). Pikatilaukset olemassa olevilla työkaluilla voivat olla 10–15 päivää. Yksityinen merkintä ei ole tyypillistä, mutta toimittajat tarjoavat räätälöityjä pakkauksia (siivousvalmiit lokerot, erävalvotut pussit) ja vaatimustenmukaisuustodistuksen jokaisen lähetyksen mukana.
| Markkinataso | Hinta per kappale (tyypillinen pieni osa) | Puhtaus ja koneistus | Tärkeimmät ominaisuudet |
|---|---|---|---|
| Talous | 2–2–8 | 95 % Al2O3, poltettu tai minimaalinen jauhatus | Löysät toleranssit ±0,1 mm, näkyviä reunalastuja, ei koestustestausta. Soveltuu ei-kriittisiin välilevyihin. |
| Teollinen | 10-10-30 | 96–99 % Al₂O3, hiottu näppäinpinnoilta | Toleranssit ±0,025 mm, perusreunamurto, mittatarkastuksen eränäyte. |
| Tarkkuus/kriittinen | 40–40–150+ | 99,6 %+ Al2O3, läppätty ja kiillotettu | Toleranssit ±0,005 mm, 100 % reunatarkastus, tiiviystestattu, puhdastilapakattu. |
Toteuta nelivaiheinen päätösprosessi:
Kustannusten ja luotettavuuden tasapainottaminen tarkoittaa poltettujen pintojen hyväksymistä ei-toiminnallisille pinnoille ja hiontabudjetin sijoittamista vain liitäntähalkaisijaan, tiivistyspintoihin tai optisiin ikkunoihin.
Mitä eroa on alumiinioksidin vihreän tilan ja sintratun tilan työstöllä?
Green-state-koneistuksessa leikataan polttamatonta keramiikkaa, joka on nopeampi, mutta sen täytyy vastata 15–20 % lineaarista kutistumista. Sintratussa koneistuksessa käytetään timanttityökaluja täysin poltetussa materiaalissa suuren tarkkuuden, mutta korkeampien kustannusten saavuttamiseksi.
Kuinka valitsen omalle osalleni oikean alumiinioksidin puhtauden?
95–96 % yleiseen kulumiseen ja sähköeristykseen. 99,6 %+ korkealle korroosionkestävyydelle, äärimmäiselle dielektriselle lujuudelle tai kiillotetuille laakeripinnoille.
Voiko alumiinioksidiosia kierrettää?
Ei. Suora pujotus johtaa melkein aina murtumaan. Käytä puristussovitettavia metalliosia, juotettuja nastoja tai uudelleensuunnittelua liimaukseen tai kiinnitykseen.
Millaisen pintakäsittelyn tarvitsen tiivistyspintaan?
≤0,05 µm Ra staattisille metalli-Keraamisille tiivisteille; ≤0,02 µm Ra dynaamisille liukutiivisteille; poltettu (≈1,6 µm Ra) on hyväksyttävä vain ei-tiivistyville pinnoille.
Kuinka varmistan, että koneistettu alumiinioksidiosa on turvallinen käyttää?
Pyydä kestäviä testitietoja (esim. halkeamis- tai taivutuslujuus edustavista näytteistä), reunojen tarkastus suurennoksena ja väriaineen tunkeutumistestitiedot korkean riskin ominaisuuksista.
